Elevador de balde vertical de aço carbono Solução de manuseio de materiais de alta eficiência

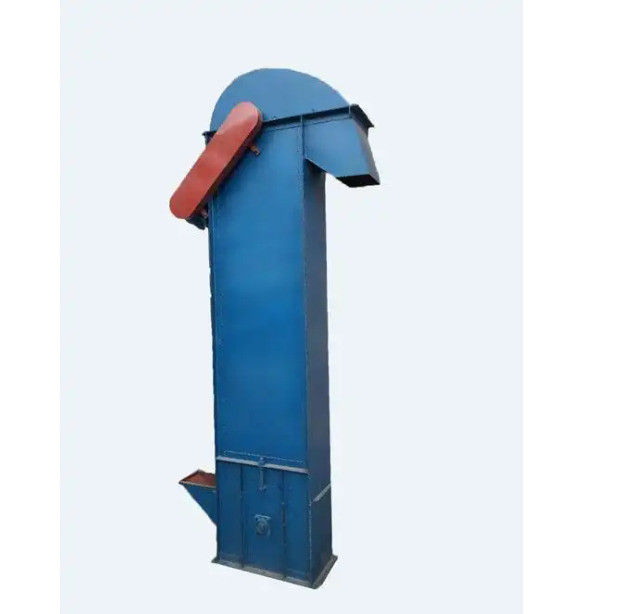

Elevador de balde TD
Solução de manuseio vertical de materiais de alta eficiência para diversas indústrias

Visão geral do produto

O elevador de balde TD é projetado paratransporte vertical de pó, granulado, e materiais de pequenos blocoscom baixa a moderada abrasividade, incluindo grãos, carvão, cimento, minérios triturados e areia de quartzo.Norma industrial JB3926-1999, alcança uma altura máxima de elevação de40 metrose supera os elevadores tradicionais da série D em eficiência, versatilidade e confiabilidade.

Características fundamentais

1. Eficiência superior e baixo consumo de energia

   • Utilizabaldes de grande capacidade, densamente dispostospara minimizar o derramamento de material e o desperdício de energia.

   • Reduz a operação de "carga vazia" com design de balde otimizado, reduzindo os custos operacionais.

2. Compatibilidade de material em larga escala

   • MãosMateriais não abrasivos ou semi-abrasivos(por exemplo, carvão, cimento, areia) mantendo uma excelente vedação para reduzir a poluição ambiental.

   • Suporta uma densidade a granel < 1,5 t/m3.

3. Confiabilidade incomparável

   • A engenharia avançada garante20Mais de 1000 horas de operação sem problemas.

   • A operação suave permite alturas de elevação mais elevadas sem vibrações ou instabilidade.

4. Vida de serviço prolongada

   • Sistema de alimentação de entradareduz as colisões dos materiais e o desgaste mecânico.

   • Cintos de borracha reforçados e baldes resistentes à abrasão minimizam as necessidades de manutenção.

Projeto estrutural

• Sistema de tração:Combina cintos de borracha duráveis com quatro tipos de baldes especializados:

  • Tipo Q (balde superficial):Ideal para pós leves.

  • Tipo H (barril de fundo de arco):Otimizado para materiais coeso ou pegajoso.

  • Tipo ZD (balde de profundidade média):Equilibra a capacidade e o controlo do fluxo.

  • Tipo SD (deep bucket):Projetado para materiais granulares de grande volume.

• Opções de unidade:

  • Redutor do tipo YZ:Montado diretamente no eixo principal para maior compacidade, com rolos anti-reverso incorporados para uma travagem à prova de falhas.

  • Redutor do tipo ZQ/YY:Projeto de baixo ruído com eixo principal flutuante para eliminar o esforço de instalação.

• Componentes modulares:Inclui secções superior/inferior com rolos de tração/tensão, carcaça intermédia e dispositivo de travagem anti-reverso para segurança.

Especificações técnicas

• Altura máxima de elevação:40 metros

• Temperatura do material:Gamma industrial padrão

• Indústrias atendidas:Processamento de grãos, mineração de carvão, produção de cimento, química, metalurgia e processamento de minerais.

Especificações do elevador de balde

Notas:

• Tipos de baldes:

  • Q: para uso leve,H:De carga pesada,Zd:Tipo profundo,SdSuper-profunda.

  • Série Dutiliza tipos de baldes mais simples (Q e S).

• A capacidade e o volume do balde variam consoante o tipo de balde (ver intervalos).

• Os modelos da série D não têm especificações detalhadas para largura da correia, velocidade e velocidade do tambor.

Por que escolher a série TD?

Como uma atualização moderna dos modelos tradicionais da Série D, o TD Bucket Elevator oferece maior rendimento, menor manutenção e adaptabilidade a ambientes adversos.Função sem vibração, enquanto os componentes modulares simplificam a personalização e os reparos.

Aumente a sua produtividade com a TD Series onde a inovação encontra a durabilidade.
